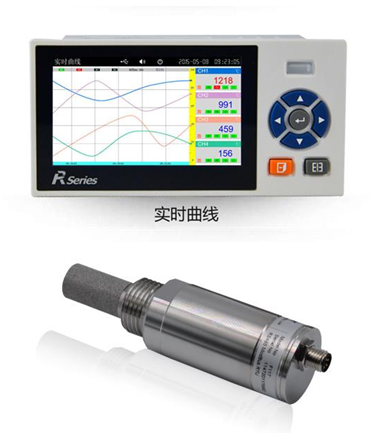

在线露点记录仪
产品详情
类型: 水分仪(湿度仪) 品牌: 春裕chunyu
型号: CY60DP-1J~4J 量程: -60~60℃Td


产品介绍:

  全新材料的高分子薄膜传感器技术,使其具备了一般高分子薄膜传感器的高湿响应优点,同时具备了前所未有的低湿响应水平;

  自动加热功能大大加快了传感器从高湿到低湿的响应速度,利用独特的加热算法,响应速度。同时加热功能大大提升了此传感器的抗冷凝、抗污染能力;

   出色的传感器电路设计能自动补偿由温度、污染、老化引起的电路漂移,提供长期可靠

的高精度测量。结合自动加热功能及此全新材料的高分子薄膜传感器技术的超高稳定性,重新校准的周期得以延长至两年以上;

   创新的温度补偿算法及出厂前多点温度的补偿校验,大大改善了传感器的温度漂移,保

证了宽温度范围内的高精度测量。



应用领域:

•空气分离;

•气体生产制造检测;

•冶金冶炼行业气体湿度检测;

•食品生产过程气体湿度检测;

•石油化工过程中的气体湿度检测;

•锂电池制造、干燥设备、电子电力、机械制造及其他行业中的各种气体中水分含量的检测。



产品特点:

1、全新的高分子薄膜传感器技术;

2、高达+/-2℃td的精度测量;

3、自动加热校准功能;

4、超快的响应速度及出色的长期稳定性;

5、防冷凝结露,抗微粒污染、油蒸汽及多数化学品;

6、出厂前的多点温度补偿校验;

7、出色的抗干扰能力;

8、 IP65防护等级,即使恶劣的环境下也能提供良好的保护;

9、通过标配的RS485接口及功能强大的服务软件,提供全面的传感器设置,数据传输,软件升级及维护功能。



详细参数:

测量参数

露点测量范围

-60 … +60 ℃td(基本型)CY60DP-1J~4J

-80 … +20 ℃td(标准型)CY80DP-1J~4J

-100 …+20 ℃td(扩展型)CY100DP-1J~4J

露点精度

+/- 2 °Ctd (空气或氮气)

响应时间

63% [90%],

20℃,1bar(gauge),4L/min

露点传感器

-80 -> -30 ℃td     20秒 [40秒]

-30 -> -70 ℃td     5分钟 [20分钟]

输      出

电流输出

4…20 mA(3线)   量程可改

电流输出分辨率

0.002 mA

电流输出温度漂移

0.01% of span   /  °C

电流输出负载

z大500  ohm

数字输出

RS485

连接器

5-pin M12

电       源

自动加热

16…30 V / 250  mA

正常测量

12…30V / 30  mA + 4-20mA电流输出

工作环境

工作温度

-20…+70 ℃

存储温度

-30…+80 ℃

相对湿度

0…95 %RH

样气流速

>1 L/min

压     力

0…50 bar

其       它

外壳(探头)

不锈钢

保护等级

IP65

机械部件连接

ISO G 1/2”

不锈钢网过滤器

过滤等级 < 30um

电磁兼容

符合  IEC 61326-1



           CY60DP-1J系列记录仪技术指标


显示

屏幕:4.3英寸真彩TFT LCD

精度:实时显示:±0.2%F.S.

追忆精度:±0.2% F.S.

(热电偶应去掉冷端误差)


处理器

   采用高性能的ARM Cortex-M3 32位的RISC内核


输入功能

输入规格:zda支持4路露点输入

电压输入:0-5V、1-5V、0-20mV、0-100mV

电流输入:0-10mA、4-20mA、0-20mA

电阻输入:Res(0~400Ω)

热电阻:PT100、Cu50、G53、Cu100、BA1、BA2

热电偶:S、B、K、T、R、E、N、J

辐射高温计:F1、F2

钨铼:WRe3-25、WRe5-26

注意

其它输入信号(如0-10V)或分度号(如PT1000)需在订货时注明



输出功能

 配电输出:支持1路给变送器集中配电+24VDC,配电<60mA

变送输出:z多支持2路通道的4-20mA标准电流变送输出,负载能力500Ω

(z大),方便了显示仪表或DCS/PLC的采集,实现了信号的长距离传输

继电器报警输出:z多支持4路继电器报警输出,触点容量

3A@250VAC/3A@30VDC,可组态上上限、上限、下限、下下限报警


通讯功能

通讯接口:提供RS232C和RS485两种通讯接口供用户选择,支持Modbus RTU协议,波特率----(1200、4800、9600、19200、38400、57600)

打印接口:RS232C直接连接微型打印机,波特率1200



供电电源

供电电源:220VAC,50HZ交流电源供电;支持24VDC(18VDC-36VDC)直流电源供电;支持12VDC(9VDC-18VDC)直流电源供电

注意

直流供电需在订货时注明


误差精度

热电偶冷端补偿误差: ±2℃

时钟误差: ±2 秒/天


工作环境

环境温度: 0~50℃(避免日光直晒)

环境湿度: 0~85%R.H(无凝结)

(禁止在易燃、腐蚀性环境下工作)

海拔高度:<2000米


仪表净重

净重:≤1.0Kg
